Face avant
- A: Panneau de contrôle
-
Permet de modifier les paramètres de l'imprimante ou d'utiliser cette dernière. Avant que l'impression démarre, l'ouverture est automatique.
- B: Vitre d'exposition
- Chargez un original ici.
- C: Couvercle du scanner
- Ouvrez pour placer un original sur la vitre d'exposition.
- D: Cassette
-
Permet de charger du papier ordinaire au format A4, B5, A5 ou Lettre dans la cassette, et de l'insérer dans l'imprimante.
- E: Guides papier
- Alignez avec les côtés droit/gauche/avant de la pile de papier.
- F: Couvercle de la cassette
- Retirez pour charger du papier dans la cassette.
- G: Bac de sortie papier
- Sort automatiquement lorsque l'imprimante commence à imprimer. Emplacement d'où sont éjectées les feuilles imprimées.
- H: Support de sortie papier
- Déployez pour accueillir le papier éjecté.
- I: Emplacement de carte
-
Permet d'insérer une carte mémoire.
- J: Voyant Accès (Access)
-
S'allume ou clignote pour indiquer l'état de la carte mémoire.
- K: Guide tiroir multifonctions
- Positionnez le tiroir multifonctions ici.
- L: Compartiment de stockage du tiroir multifonctions
- Le tiroir multifonctions fourni avec l'imprimante peut y être stocké.

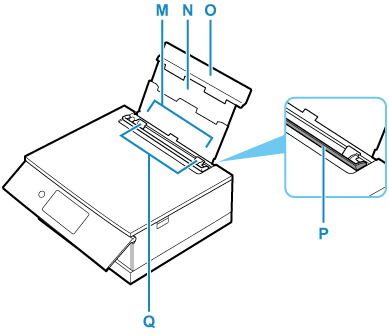

- M: Réceptacle arrière
-
Chargez le papier ici. Plusieurs feuilles de papier, de même format et de même type, peuvent être chargées simultanément, et la machine est automatiquement alimentée par une seule feuille à la fois.
- N: Support papier
- Déployez pour charger du papier dans le réceptacle arrière.
- O: Couvercle du réceptacle arrière
- S'ouvre pour vous permettre de charger du papier dans le réceptacle arrière.
- P: Couvercle de la fente d'alimentation
-
Empêche la chute d'objets dans la fente d'alimentation.
Ouvrez le couvercle pour faire glisser les guides papier et refermez-le avant d'imprimer.
- Q: Guides papier
- Alignez avec les deux côtés de la pile de papier.
